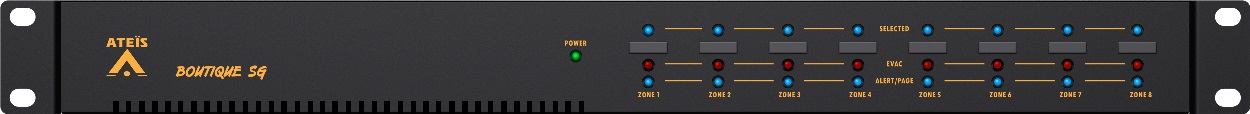

Bộ mở rộng trung tâm 8 vùng loa Ateis BTQ-SG8

BTQ-SG8 là bộ trung tâm mở rộng 8 vùng loa dạng thiết kế phân tán trong hệ PAVA boutique và kết nối với BTQ-VM4/8 hoặc hoạt động độc lập.

Một hệ Boutique khi thiết kế theo trục ngang sẽ hỗ trợ tới 64 BTQ-VM4/8 hoặc BTQ-SG8, sử dụng cáp CAT5/6 (tối đa 100m), multi-mode (2 km) hoặc single-mode (20 km) bằng cổng quang cho các ứng dụng yêu cầu kết nối xa.
BTQ-SG8 có khả năng cho phép kết nối Zones loa có công suất lên tới 1000W và tối đa 2000W với mỗi bộ BTQ-SG8. Thiết bị cũng có chức năng mở rộng số lượng ngõ vào/ra dạng tiếp điểm khô cho hệ thống, chúng ta sẽ mở rộng thêm 8 ngõ vào điều khiển logic và 8 ngõ ra điều khiển dạng rơ-le (cấu hình trên web browser).

Thiết bị cũng hỗ trợ 2 cổng kết nối cho Micro chọn vùng từ xa, và hỗ trợ 8 Micro chọn vùng tư xa nối theo kiểu ngang hàng hoặc dự phòng

Nguồn điện cho BTQ-SG8

• Nguồn điện DC: 21 VDC ~ 29 VDC

• Công suất tiêu thụ

• Chế độ hoạt động: 15W

• Chế độ chờ: 4W

Đặc tính âm thanh trên BTQ-SG8

• Giải mã A/D-D/A: 24 bit

• Tần số lấy mẫu: 48 kHz

• Tần số đáp ứng: 20 Hz ~ 20 kHz (±1 dB) @ 0 dBu

• THD+N: < 0.01 % @ 0 dB gain, 4 dBu (1 kHz) in

• EIN: < -80 dBrA @ 0 dB gain

• SNR: > 80 dB

• Mức tín hiệu ra tối đa: 17 dBu

• Crosstalk: > 93 dB @ 0 dB gain, 0 dBu (10 kHz) in

• Trở kháng ngõ ra: 30 ohm

Công suất đáp ứng BTQ-SG8

• 1000W / vùng loa và tối đa 2000W / thiết bị

Kích thước vật lý BTQ-SG8

• Kích thước (R x C x S): 437 x 44 x 260 mm

• Khối lượng: 2.6 kg

• Kiểu thiết bị: 19" 1U rack

• Màu sắc: RAL 7016

Môi trường hoạt động BTQ-SG8

• Nhiệt độ hoạt động: -5 ºC ~ +55 ºC (+23 ºF ~ +131 ºF)

• Nhiệt độ lưu kho: -40 ºC ~ +70 ºC (-40 ºF ~ +158 ºF)

• Độ ấp cho phép: 20 % tới 95 %

• Áp suất không khí: 600 tới 1100 hPa

• Tản nhiệt: 51 BTU/hr
