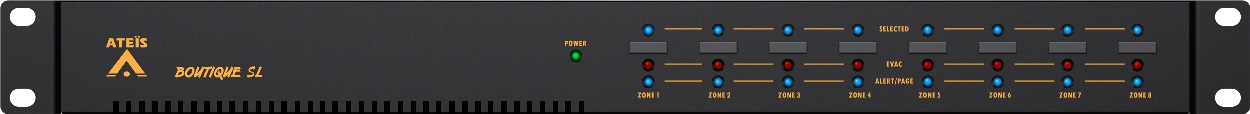

Bộ mở rộng trung tâm 8 vùng loa Ateis BTQ-SL8

BTQ-SL8 là bộ trung tâm mở rộng 8 vùng loa kết nối với bộ trung tâm điều khiển 8 vùng loa BTQ-VM4/8 để mở rộng số vùng loa trong thiết kế theo trục dọc của Boutique

Hệ thống có thể hỗ trợ tới 31 bộ BTQ-SL8 khi kết nối BTQ-VM4/8 thông qua cáp Digi-link, và mở rộng tới 256 vùng loa dạng A/B cũng như mở rộng số lượng ngõ vào/ra cho hệ thống Boutique.

BTQ-SL8 kết nối với bộ trung tâm thông qua cáp CAT5/6 STP và cổng RJ45 với chiều dài tối đa cho phép là 10m

BTQ-SL8 có khả năng cho phép kết nối Zones loa có công suất lên tới 1000W và tối đa 2000W với mỗi bộ. BTQ-SL8 chứa đựng 9 ngõ vào giám sát EVAC kiểu tiếp điểm khô - drycontact, 9 ngõ vào dạng logic, 8 ngõ ra dạng rơ-le (cấu hình bằng web browser). Thiết bị cũng hỗ trợ cho Micro chọn vùng từ xa

Nguồn điện cho BTQ-SL8

• Nguồn điện DC: 21 VDC ~ 29 VDC

• Công suất tiêu thụ

• Chế độ hoạt động: 13.5W

• Chế độ chờ: 3.5W

Đặc tính âm thanh trên BTQ-SL8

• Giải mã A/D-D/A: 24 bit

• Tần số lấy mẫu: 48 kHz

• Tần số đáp ứng: 20 Hz ~ 20 kHz (±1 dB) @ 0 dBu

• THD+N: < 0.01 % @ 0 dB gain, 4 dBu (1 kHz) in

• EIN: < -80 dBrA @ 0 dB gain

• SNR: > 80 dB

• Mức tín hiệu ra tối đa: 17 dBu

• Crosstalk: > 93 dB @ 0 dB gain, 0 dBu (10 kHz) in

• Trở kháng ngõ ra: 30 ohm

Công suất đáp ứng BTQ-SL8

• 1000W / vùng loa và tối đa 2000W / thiết bị

Kích thước vật lý BTQ-SG8

• Kích thước (R x C x S): 437 x 44 x 258.5 mm

• Khối lượng: 2.6 kg

• Kiểu thiết bị: 19" 1U rack

• Màu sắc: RAL 7016

Môi trường hoạt động BTQ-SL8

• Nhiệt độ hoạt động: -5 ºC ~ +55 ºC (+23 ºF ~ +131 ºF)

• Nhiệt độ lưu kho: -40 ºC ~ +70 ºC (-40 ºF ~ +158 ºF)

• Độ ấp cho phép: 20 % tới 95 %

• Áp suất không khí: 600 tới 1100 hPa

• Tản nhiệt: 48 BTU/hr
