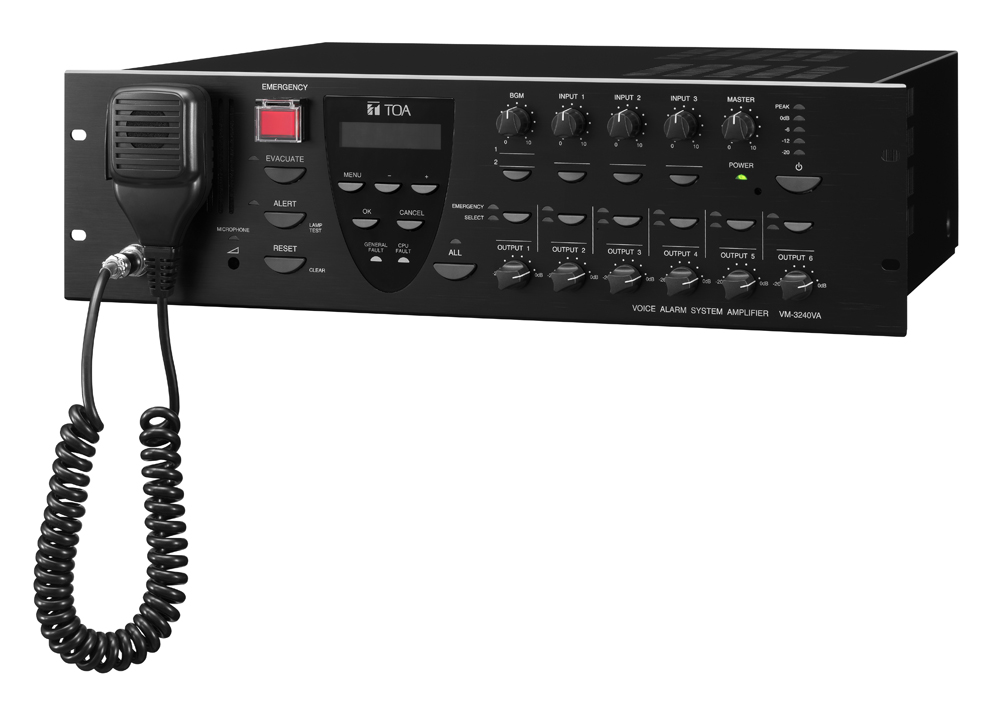

Bộ thông báo TOA VM-3240VA hỗ trợ 6 vùng 240W
Đặc điểm nổi bật
VM-3240VA TOA là bộ trung tâm 240W có 6 vùng loa trong hệ thống VM-3000. Thiết bị all-in-one đã trang bị sẵn Micro báo cháy, ngõ vào/ra điều khiển lập trình bằng máy tính, âm thanh báo cháy, tăng âm công suất, hỗ trợ 4 Micro chọn vùng từ xa… nếu cần thêm công suất và vùng loa có thể sử dụng thêm VM-3240E, hoặc VM-3360E. Kích thước 3U.
* 0 dB = 1 V
| Nguồn điện | 230 V AC, 50/60 Hz |
|---|---|
| Công suất tiêu thụ với nguồn AC | 600 W (công suất tại ngõ ra tối đa), 260 W (theo tiêu chuẩn EN6065) |
| Công suất tăng âm | 240 W |
| Đáp tuyến tần số | 50 Hz - 20 kHz, ±3 dB (tại 1/3 mức công suất ra) |
| Độ méo tín hiệu | 0.7 % hoặc ít hơn (đo tại công suất ra, 1 kHz) |
| Tỷ lệ S/N | 85 dB hoặc hơn |
| Đặc điểm âm thanh ngõ vào/ngõ ra | Tần số lấy mẫu: 48 kHz Bộ chuyển đổi A/D D/A: 24 bit |
| Ngõ vào | Ngõ vào 1 – 3: -50 dB (Mic1/-10dB (LINE) (có thể chọn), 600Ω cân bằng điệm tử, kiểu giắc cannon (cái) / giắc 6ly. Ngõ 4: -50 dB (Mic1/-10dB (LINE) (có thể chọn), 600Ω cân bằng điệu tử, kiểu giắc cắm (14 x 2 chân). BGM 1 – 2: -10 dB, 10 kΩ,không cân bằng, kiểu giắc hoa sen Ngõ vào mức line cho tăng âm bên ngoài: 100 V line, kiểu giắc cắm (14 chân) |
| Ngõ ra | Ngõ ra loa 1 – 2: Tối đa. (360W) trên một kênh Ngõ ra loa 3 – 6: Tối đa (120W) trên một kênh Ngõ ra loa 1 – 6: tổng công suất 360W, kiểu giắc cắm rời (14 chân) Tải nhỏ nhất cho phép: 500 Ω (20W) cho phép phát hiện lỗi ngõ ra 100V cho loa Ngõ ra trực tiếp: Ngõ ra trực tiếp từ tăng âm bên trong hoặc tăng âm bên ngoài, giắc cắm (16 chân) Ngõ ra cho ghi âm: BGM/Paging: 0 dB, 10 kΩ, không cân bằng, giắc hoa sen |
| RM Link | Ngõ vào 1 – 2: kết nối với micro chọn vùng từ xa hoặc micro báo cháy chuyên dụng từ xa, cổng RJ45 Khoảng cách tối đa: tổng 800 m giữa các thiết bị và giữa các micro chọn vùng Cáp kết nối: cáp 5 cặp xoắn có bọc nhiễu (CAT5-STP) |
| Network I/F | 10BASE-T / 100BASE-TX, cổng RJ45 cái Khoảng cách tối đa: 100 m giữa thiết bị và bộ chia mạng Cáp kết nối: CAT5-STP |
| VM Link | Ngõ ra: kết nối tăng âm mở rộng công suất, cổng RJ45 cái Khoảng cách tối đa: 800m Cáp kết nối: CAT5-STP |
| EXT PA Link | Kết nối tăng âm dự phòng, cổng RJ-45 cái Khoảng cách tối đa: 5 m Cáp kết nối: CAT5-STP |
| Ngõ vào điều khiển mục đích chung: | Ngõ vào 1 – 8: ngõ vào dry contact không điện áp, điện áp mở: 24 V DC, Dòng ngắn mach: 2 mA hoặc thấp hơn, kiểu giắc cắm rời (14 x 2 chân) Ngõ ra 1 – 8: Ngõ ra cực máng hở, điện áp 30 V DC, dòng hoạt động: 10 mA hoặc thấp hơn, kiểu giắc cắm rời (14 x 2 chân). |
| Ngõ vào điều khiển khẩn cấp | Ngõ vào 1 – 5: Kiểu dray contact không điện áp, điện áp mở: 24 V DC, dòng ngắn mạch: 2 mA hoặc thấp hơn, cổng RJ45 cái Ngõ vào 6: ngõ vào phân cực, không kích hoạt: -24 V ±20%, kích hoạt: +24 V DC ±20%, cổng RJ45 cái Ngõ ra trạng thái: ngõ ra kiểu rơ le, điện áp: 40 V DC, điện áp hoạt động: 2 – 300 mA, cổng RJ45 cái. |
| Đường điều khiển Chiết áp | Kiểu Rơle: 1-6, 125 V AC hoặc 30 V DC, tổng dưới 5 A, kiểu chân cắn (16 chân) |
| Ngõ vào/ngõ ra nguồn | Ngõ vào nguồn: kết nối bộ cấp nguồn khẩn cấp ( dải hoạt động: 20 – 40 V DC) Ngõ ra PS: 28 V DC/18 A Kiểu vặn ốc, khoảng cách giữa các ốc: 11m |
| Ngõ ra DC24V | 24 V DC, dòng tối đa 0.3A |
| Ds Link | Kết nối bộ cấp nguồn khẩn cấp, cổng RJ45 cái Khoảng cách tối đa: 5 m Cáp kết nối: CAT5-STP |
| Nhiệt độ hoạt động | -5 ℃ đến +45 ℃ |
| Độ ẩm cho phép | 5 % tới 95 %RH (không ngưng tụ) |
| Vật liệu | Mặt trước: Nhôm, sơn màu đen Vỏ: sắt, sơn màu đen |
| Kích thước | 482 (R) × 132.6 (C) × 431.2 (S) mm |
| Khối lượng | 16.5 kg |
| Phụ kiện | Cáp nguồn 2m, CD phần mềm cài đặt, 2 cáp kết nối, 4 chân nhựa, 4 ốc gắn tủ, 3 Giắc cắm (14 chân), Giắc cắm (16 chân), Micro khẩn cấp (kiểu cần tay) |
| Thiết bị tùy chọn | Ngõ vào biến áp: IT-450 |
Thông số kỹ thuật
| Nguồn điện | 230 V AC, 50/60 Hz |
| Công suất tiêu thụ với nguồn AC | 600 W (công suất tại ngõ ra tối đa), 260 W (theo tiêu chuẩn EN6065) |
| Công suất tăng âm | 240 W |
| Đáp tuyến tần số | 50 Hz - 20 kHz, ±3 dB (tại 1/3 mức công suất ra) |
| Độ méo tín hiệu | 0.7 % hoặc ít hơn (đo tại công suất ra, 1 kHz) |
| Tỷ lệ S/N | 85 dB hoặc hơn |
| Đặc điểm âm thanh ngõ vào/ngõ ra | Tần số lấy mẫu: 48 kHzBộ chuyển đổi A/D D/A: 24 bit |
| Ngõ vào | Ngõ vào 1 – 3: -50 dB (Mic1/-10dB (LINE) (có thể chọn), 600Ω cân bằng điệm tử, kiểu giắc cannon (cái) / giắc 6ly.Ngõ 4: -50 dB (Mic1/-10dB (LINE) (có thể chọn), 600Ω cân bằng điệu tử, kiểu giắc cắm (14 x 2 chân).BGM 1 – 2: -10 dB, 10 kΩ,không cân bằng, kiểu giắc hoa senNgõ vào mức line cho tăng âm bên ngoài: 100 V line, kiểu giắc cắm (14 chân) |
| Ngõ ra | Ngõ ra loa 1 – 2: Tối đa. (360W) trên một kênhNgõ ra loa 3 – 6: Tối đa (120W) trên một kênhNgõ ra loa 1 – 6: tổng công suất 360W, kiểu giắc cắm rời (14 chân)Tải nhỏ nhất cho phép: 500 Ω (20W) cho phép phát hiện lỗi ngõ ra 100V cho loaNgõ ra trực tiếp: Ngõ ra trực tiếp từ tăng âm bên trong hoặc tăng âm bên ngoài, giắc cắm (16 chân)Ngõ ra cho ghi âm: BGM/Paging: 0 dB, 10 kΩ, không cân bằng, giắc hoa sen |
| RM Link | Ngõ vào 1 – 2: kết nối với micro chọn vùng từ xa hoặc micro báo cháy chuyên dụng từ xa, cổng RJ45Khoảng cách tối đa: tổng 800 m giữa các thiết bị và giữa các micro chọn vùngCáp kết nối: cáp 5 cặp xoắn có bọc nhiễu (CAT5-STP) |
| Network I/F | 10BASE-T / 100BASE-TX, cổng RJ45 cáiKhoảng cách tối đa: 100 m giữa thiết bị và bộ chia mạngCáp kết nối: CAT5-STP |
| VM Link | Ngõ ra: kết nối tăng âm mở rộng công suất, cổng RJ45 cáiKhoảng cách tối đa: 800mCáp kết nối: CAT5-STP |
| EXT PA Link | Kết nối tăng âm dự phòng, cổng RJ-45 cáiKhoảng cách tối đa: 5 mCáp kết nối: CAT5-STP |
| Ngõ vào điều khiển mục đích chung | Ngõ vào 1 – 8: ngõ vào dry contact không điện áp, điện áp mở: 24 V DC,Dòng ngắn mach: 2 mA hoặc thấp hơn, kiểu giắc cắm rời (14 x 2 chân)Ngõ ra 1 – 8: Ngõ ra cực máng hở, điện áp 30 V DC, dòng hoạt động: 10 mA hoặc thấp hơn, kiểu giắc cắm rời (14 x 2 chân). |
| Ngõ vào điều khiển khẩn cấp | Ngõ vào 1 – 5: Kiểu dray contact không điện áp, điện áp mở: 24 V DC, dòng ngắn mạch: 2 mA hoặc thấp hơn, cổng RJ45 cáiNgõ vào 6: ngõ vào phân cực, không kích hoạt: -24 V ±20%, kích hoạt: +24 V DC ±20%, cổng RJ45 cáiNgõ ra trạng thái: ngõ ra kiểu rơ le, điện áp: 40 V DC, điện áp hoạt động: 2 – 300 mA, cổng RJ45 cái. |
| Đường điều khiển Chiết áp | Kiểu Rơle: 1-6, 125 V AC hoặc 30 V DC, tổng dưới 5 A, kiểu chân cắn (16 chân) |
| Ngõ vào/ngõ ra nguồn | Ngõ vào nguồn: kết nối bộ cấp nguồn khẩn cấp ( dải hoạt động: 20 – 40 V DC)Ngõ ra PS: 28 V DC/18 AKiểu vặn ốc, khoảng cách giữa các ốc: 11m |
| Ngõ ra DC24V | 24 V DC, dòng tối đa 0.3A |
| Ds Link | Kết nối bộ cấp nguồn khẩn cấp, cổng RJ45 cáiKhoảng cách tối đa: 5 mCáp kết nối: CAT5-STP |
| Nhiệt độ hoạt động | -5 ℃ đến +45 ℃ |
| Độ ẩm cho phép | 5 % tới 95 %RH (không ngưng tụ) |
| Vật liệu | Mặt trước: Nhôm, sơn màu đenVỏ: sắt, sơn màu đen |
| Kích thước | 482 (R) × 132.6 (C) × 431.2 (S) mm |
| Khối lượng | 16.5 kg |
| Phụ kiện | Cáp nguồn 2m, CD phần mềm cài đặt, 2 cáp kết nối, 4 chân nhựa, 4 ốc gắn tủ, 3 Giắc cắm (14 chân), Giắc cắm (16 chân), Micro khẩn cấp (kiểu cần tay) |
| Thiết bị tùy chọn | Ngõ vào biến áp:IT-450 |
-
Giá bán:
Liên hệ
- Model: VM-3240VA
- Thương hiệu: ATEIS
- Bảo hành: Chính hãng
- Phân loại: Âm thanh thông báo Analog
- Đánh giá: Âm thanh thông báo Analog
