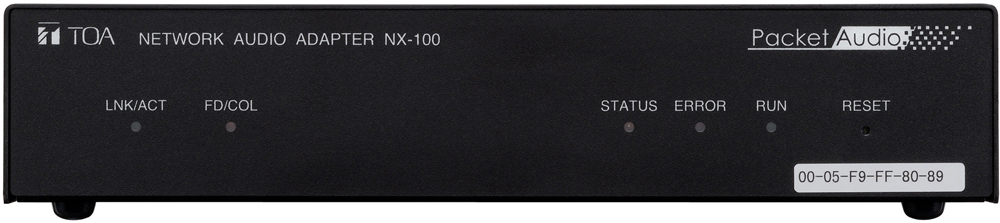

Bộ TOA NX-100 giao tiếp mạng
Đặc điểm nổi bật
Bộ chuyển đổi tín hiệu âm thanh qua mạng NX-100 là thiết bị có thể truyền âm thanh chất lượng cao, kiểm soát dữ liệu nối tiếp trong thời gian thực thông qua mạng IP như mạng LAN hoặc Internet. Thiết bị còn đặc biệt hiệu quả trong việc truyền tín hiệu âm thanh tới các vùng từ xa, nhờ vào sử dụng Internet có chi phí thấp hơn các đường dây chuyên dụng khác. Thiết bị có thể được lắp trong tủ rack (kích thước 1U) theo tiêu chuẩn EIA với giá gắn tủ rack tùy chọn.
* 0 dB = 1 V
| Nguồn điện | 24 V DC (đầu nối tháo rời (3 chân)) hoặc bộ chuyển đổi nguồn AC: AD-246 (tùy chọn) hoặc tương đương |
|---|---|
| Dòng điện tiêu thụ | 200 mA (nguồn DC) |
| Ngõ vào âm thanh | 1 kênh (khi ngắt kết nối với máy biến áp), -58 dB* đến 0 dB*, dạng cân bằng (có thể thay đổi MIC/LINE, có thể điều chỉnh âm lượng với núm vặn), 2 kΩ, đầu nối tháo rời (3 chân) |
| Ngõ ra âm thanh | 1 kênh (khi ngắt kết nối với máy biến áp), dạng cân bằng, 600 Ω, đầu nối tháo rời (3 chân) |
| Đáp tuyến tần số | 50 - 14 kHz (tần số lấy mẫu 32 kHz) |
| Độ méo âm | 0.3% trở xuống (1 kHz, tần số lấy mẫu 32 kHz) |
| Kiểm soát ngõ vào | 8 kênh, ngõ vào tiếp xúc không có điện áp, điện áp mở: 12 V DC, dòng ngắn mạch: 10 mA, đầu nối tháo rời (9 chân) |
| Kiểm soát ngõ ra | 8 kênh, ngõ ra cực thu mở (phân cực), điện áp chịu được: 30 V DC, dòng điều khiển: tối đa 50 mA, đầu nối tháo rời (9 chân) |
| Mạng I/F | 10BASE-T/100BASE-TX, Auto-Negotiation |
| I/F nối tiếp | RS-232C (DCE I/F), D-sub connector (9P, male), 9600bps - 115200bps |
| Giao thức mạng | TCP, UDP, ARP, ICMP, HTTP, RTP, IGMPv1 |
| Hệ thống truyền khối âm thanh | Unicast (lên đến 4 đường truyền đồng thời), Multicast (lên đến 64 đường truyền đồng thời) |
| Nhiệt độ cho phép | 0℃ đến +50℃ (0℃ đến +40℃ khi sử dụng bộ chuyển đổi nguồn AC) |
| Độ ẩm cho phép | Dưới 90% RH (không ngưng tụ) |
| Vật liệu | Thép tấm, màu đen, độ bóng 30% |
| Kích thước | 210 (R) × 44.7 (C) × 188 (S) mm |
| Khối lượng | 1.1 kg |
| Phụ kiện đi kèm | CD (phần mềm cài đặt PC và vận hành, hướng dẫn sử dụng) x 1, Phích cắm điện tháo rời (3 chân) x 1, Phích cắm âm thanh tháo rời I/O (3 chân) x 2, Phích cắm kiểm soát tháo rời I/O (9 chân) x 2, nắp chụp đầu nối RS-232C x 1, Vít gắn giá x 8 |
| Thành phần tùy chọn | Giá gắn tủ rack: MB-15B-BK (dùng cho tủ rack gắn một thiết bị NX-100), MB-15B-J (dùng cho tủ rack gắn hai thiết bị NX-100) Bộ chuyển đổi nguồn: AD-246 |
Thông số kỹ thuật
| Nguồn điện | 24 V DC (đầu nối tháo rời (3 chân)) hoặcbộ chuyển đổi nguồn AC:AD-246(tùy chọn) hoặc tương đương |
| Dòng điện tiêu thụ | 200 mA (nguồn DC) |
| Ngõ vào âm thanh | 1 kênh (khi ngắt kết nối với máy biến áp), -58 dB* đến 0 dB*,dạng cân bằng (có thể thay đổi MIC/LINE, có thểđiều chỉnh âm lượngvới núm vặn),2 kΩ, đầu nối tháo rời (3 chân) |
| Ngõ ra âm thanh | 1 kênh (khi ngắt kết nối với máy biến áp), dạng cân bằng, 600 Ω,đầu nối tháo rời (3 chân) |
| Đáp tuyến tần số | 50 - 14 kHz (tần số lấy mẫu 32 kHz) |
| Độ méo âm | 0.3% trở xuống (1 kHz, tần số lấy mẫu 32 kHz) |
| Kiểm soát ngõ vào | 8 kênh, ngõ vào tiếp xúc không có điện áp, điện áp mở: 12 V DC,dòng ngắn mạch: 10 mA, đầu nối tháo rời (9 chân) |
| Kiểm soát ngõ ra | 8 kênh, ngõ ra cực thu mở (phân cực), điện áp chịu được: 30 V DC,dòng điều khiển: tối đa 50 mA, đầu nối tháo rời (9 chân) |
| Mạng I/F | 10BASE-T/100BASE-TX, Auto-Negotiation |
| I/F nối tiếp | RS-232C (DCE I/F), D-sub connector (9P, male), 9600bps - 115200bps |
| Giao thức mạng | TCP, UDP, ARP, ICMP, HTTP, RTP, IGMPv1 |
| Hệ thống truyền khối âm thanh | Unicast (lên đến 4 đường truyền đồng thời),Multicast (lên đến 64 đường truyền đồng thời) |
| Nhiệt độ cho phép | 0℃ đến +50℃ (0℃ đến +40℃ khi sử dụng bộ chuyển đổi nguồn AC) |
| Độ ẩm cho phép | Dưới 90% RH (không ngưng tụ) |
| Vật liệu | Thép tấm, màu đen, độ bóng 30% |
| Kích thước | 210 (R) × 44.7 (C) × 188 (S) mm |
| Khối lượng | 1.1 kg |
| Phụ kiện đi kèm | CD (phần mềm cài đặt PC và vận hành, hướng dẫn sử dụng) x 1,Phích cắm điện tháo rời (3 chân) x 1,Phích cắm âm thanh tháo rời I/O (3 chân) x 2,Phích cắm kiểm soát tháo rời I/O (9 chân) x 2, nắp chụp đầu nối RS-232C x 1,Vít gắn giá x 8 |
| Thành phần tùy chọn | Giá gắn tủ rack:MB-15B-BK(dùng cho tủ rack gắn một thiết bịNX-100),MB-15B-J(dùng cho tủ rack gắn hai thiết bị NX-100)Bộ chuyển đổi nguồn: AD-246 |
-
Giá bán:
Liên hệ
- Model: NX-100
- Thương hiệu: ATEIS
- Bảo hành: Chính hãng
- Phân loại: Network-intercom
